PCBA加工中的回流焊與波峰焊的區別

發布時間 :2024-08-14 16:28 閱讀 : 來源 :技術文章責任編輯 :深圳宏力捷PCBA加工部
在印刷電路板組裝(PCBA)過程中,焊接是一個至關重要的步驟,它決定了元器件與電路板的連接是否可靠。回流焊和波峰焊是PCBA加工中最常用的兩種焊接技術,它們在工藝流程、適用范圍以及操作原理上存在顯著差異。了解這兩種焊接方法的區別對于選擇合適的焊接工藝至關重要。

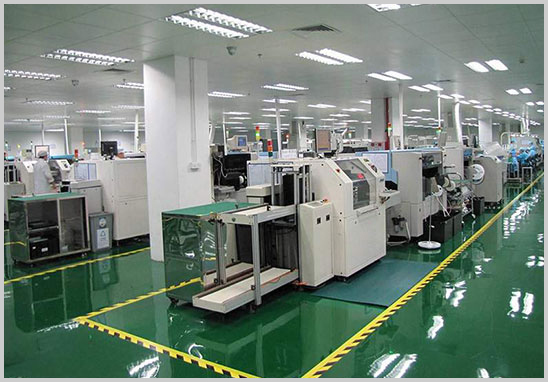

深圳PCBA加工廠家

一、回流焊的概述
1. 工作原理
回流焊是一種通過加熱熔化焊膏,使元器件與PCB焊盤之間形成牢固連接的焊接方法。在貼片元器件(SMD)被精確地放置在涂有焊膏的PCB上之后,電路板進入回流焊爐,經過預熱、恒溫、回流和冷卻四個階段,最終完成焊接。

2. 適用范圍
回流焊主要用于表面貼裝技術(SMT)工藝中,適用于焊接各種貼片元器件,如電阻、電容、IC芯片等。它廣泛應用于手機、計算機、通信設備等電子產品的制造過程中。

3. 工藝流程
- 焊膏印刷:將焊膏精確地印刷到PCB焊盤上。
- 元器件貼裝:利用貼片機將元器件放置在焊盤上。
- 回流焊接:PCB通過回流焊爐,在受控溫度下完成焊接。
- 冷卻固化:焊點冷卻并固化,形成可靠的電氣連接。

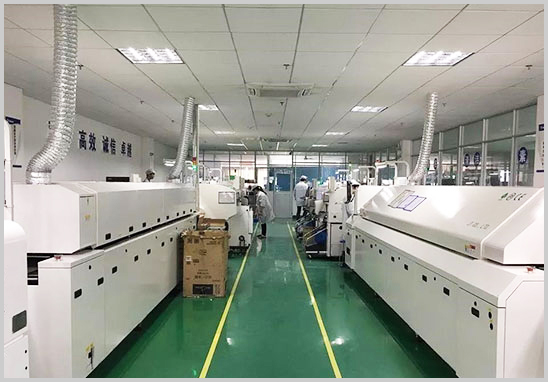

深圳PCBA代工廠

二、波峰焊的概述
1. 工作原理
波峰焊是一種通過將PCB浸入熔融的焊料波中,使元器件引腳與電路板焊盤之間形成焊點的焊接方法。在波峰焊過程中,熔融焊料通過噴嘴形成波峰,PCB在波峰上方通過,焊料與焊盤和元器件引腳接觸,形成焊接點。

2. 適用范圍
波峰焊主要用于通孔插裝技術(THT)工藝中,適用于焊接插裝元器件(DIP)如電感、變壓器、連接器等。它通常應用于家電、汽車電子和工業控制設備等需要焊接大量通孔元器件的產品中。

3. 工藝流程
- 助焊劑噴涂:在PCB焊接面噴涂助焊劑,提升焊接效果。
- 預熱:PCB進入預熱區,提升溫度以減少焊接應力。
- 波峰焊接:PCB經過焊料波峰,完成所有焊點的焊接。
- 冷卻:焊點冷卻,固化成形,確保焊接質量。

三、回流焊與波峰焊的主要區別
1. 焊接對象
- 回流焊:主要用于SMT貼片元器件的焊接,適合焊接表面貼裝元器件,能夠處理更小、更復雜的元器件。
- 波峰焊:主要用于THT插裝元器件的焊接,適合焊接有引腳的通孔元器件。

2. 焊接工藝
- 回流焊:通過受控溫度加熱焊膏,使其熔化并形成焊點,焊接過程更加精確,適用于雙面板和復雜電路板。
- 波峰焊:通過熔融焊料的波峰與PCB接觸形成焊點,焊接速度快,適合大批量生產但不適合處理小型貼片元器件。

3. 設備與成本
- 回流焊:設備復雜,成本較高,適合生產精密電子產品。回流焊爐需要多區溫度控制,以確保不同元器件的焊接質量。
- 波峰焊:設備相對簡單,成本較低,適合大批量生產具有插裝元器件的產品,但對于雙面板和密集元器件布局的PCB,波峰焊的適用性較低。

4. 焊接效果
- 回流焊:焊接效果精細,焊點可靠性高,適合高密度、高精度的PCB制造。
- 波峰焊:焊接效率高,適合處理大量相同的焊接點,但焊接精度較低,不適合復雜和微小元器件。

四、如何選擇合適的焊接工藝
選擇回流焊或波峰焊主要取決于PCB的設計和所用元器件的類型。對于以貼片元器件為主的電路板,回流焊是首選。而對于有大量通孔元器件的電路板,波峰焊則更加合適。在一些混合裝配中,兩者可能會結合使用,首先進行回流焊接,然后通過波峰焊完成通孔元器件的焊接。

結論
回流焊和波峰焊是PCBA加工中兩種關鍵的焊接技術,各自適用于不同類型的元器件和PCB設計。在實際生產中,PCB廠家會根據產品的設計需求和生產工藝要求,選擇合適的焊接工藝,以確保產品的焊接質量和可靠性。理解這兩種焊接技術的區別,有助于更好地把控PCBA加工過程,提高最終產品的性能和品質。

深圳宏力捷電子是有著20余年P(guān)CBA加工經驗的PCBA加工工廠,工廠配備多條SMT生產線、DIP生產線,可提供從PCB設計、電路板制造、元件采購、組裝、焊接、測試和最終交付成品電子產品的一站式PCBA代工代料服務。
